Hướng Dẫn Lắp Đặt Camera IP Có Dây Chi Tiết

Bạn đang muốn tự lắp đặt hệ thống camera IP có dây cho không gian của mình. Tuy nhiên việc lắp đặt hệ thống này thực sự khó khăn hơn bạn tưởng. Vậy theo bạn hệ thống camera này có gì đặc biệt; các bước lắp đặt chúng ra sao để đảm bảo yêu cầu kỹ thuật. Hướng dẫn lắp đặt camera IP dưới đây sẽ giúp bạn giải quyết vấn đề này.

Đừng quên xem xét thật kỹ chi tiết đặc điểm không gian; tính toán phương án lắp đặt sao cho hiệu quả và tiết kiệm nhất nhé!

Các thiết bị cần thiết cần chuẩn bị trước khi lắp đặt camera IP

+ Đầu ghi hình 4/8/16/32 kênh tương ứng với số lượng camera IP cần lắp

+ Camera quan sát dòng IP: Tùy theo vị trí lắp đặt trong nhà hay ngoài trời; nhu cầu quan sát để chọn lựa chủng loại camera sao cho phù hợp

+ Ổ cứng lưu trữ: Dự vào nhu cầu lưu trữ dữ liệu bao nhiêu ngày để cân nhắc. Từ 500G – 1T- 2T-3T, …

+ Màn hình tivi hoặc máy tính để có thể kết nối với đầu ghi giúp bạn có thể xem trực tiếp trên màn hình mà không cần đến mạng

+ Dây HDMI hoặc VGA để kết nối đầu ghi với máy tính. Tùy theo khoảng cách xa gần mà ta có thể lựa chọn độ dài của dây sao cho phù hợp

+ Dây mạng, dây nguồn, nguồn cấp cam, đầu bấm RJ 45

+ Phụ kiện: Băng dính, dây rút, nẹp điệp, ruột gà, rắc, định vít,…

+ Máy móc, dụng cụ: Máy khoan,tua vít, kéo, kìm, búa, thang, …

Sơ đồ lắp đặt hệ thống camera IP chuyên nghiệp

Sơ đồ lắp đặt hệ thống camera IP chuyên nghiệp

Lưu ý về cách chọn dây tín hiệu nguồn điện cho camera IP

Với cách chọn dây tín hiệu và nguồn điện cho camera IP ta sẽ có hai lựa chọn riêng; với mục tiêu đáp ứng yêu cầu thực tế của từng công trình cụ thể:

Lựa chọn 1: Sử dụng hệ thống dây cấp nguồn và tín hiệu qua Switch POE. Yêu cầu cần chọn những dòng camera IP có hỗ trợ công nghệ POE. Việc sử dụng công nghệ này sẽ giúp tín hiệu và nguồn điện sẽ được cấp chung tại Switch POE thông qua dây cáp mạng CAT5 hoặc CAT6

Lựa chọn 2: Sử dụng dây tín hiệu và nguồn riêng giống như hệ thống camera analog

Hướng dẫn lắp đặt camera IP chi tiết

Cấu hình IP tĩnh cho từng camera

+ Việc cài đặt IP cho từng camera cần có phần mềm chuyên dụng

+ Kết nối trực tiếp camera với máy tính hoặc kết nối camera vào vào cùng mạng LAN với máy tính bằng dây cáp mạng bấm đầu nối RJ45

+ Sử dụng phần mềm dò tìm địa chỉ IP của camera. Dò địa chỉ IP mặc định của camera giám sát đang cấu hình

+ Sử dụng phần mềm Config, hoặc camera IP tool…mỗi phần mềm sẽ phù hợp với từng hãng camera khác nhau. Nhưng nó cũng có chung tính năng là để set IP tĩnh cho camera.

+ Đặt IP tĩnh cho từng camera IP, đảm bảo cùng lớp mạng nội bộ; đảm bảo các IP không bị trùng lặp, và nên tránh các dải địa chỉ IP trên Modem được cấp cho các thiết bị khác

+ Ghi lại hết các địa chỉ IP, kèm mật khẩu của từng camera IP để tiến hành add vào đầu ghi

Hướng dẫn lắp đặt camera IP chuẩn xác, nhanh gọn nhất

Chọn vị trí đặt đầu ghi sao cho phù hợp

Nên đặt đầu ghi IP tại các vị trí thuân tiện nhất. Cần đảm bảo các yếu tố:

+ Khu vực thuận tiện nhất cho việc kết nối internet

+ Thuận tiện cho việc xuất hình ra tivi, màn hình để xem trực tiếp

+ Tránh những vị trí có độ ẩm cao, nhiều khói bụi, …

+ Màn hình hiển thị được đặt ở phòng khách hoặc phòng ngủ. Nơi mà bạn có thể quan sát cả ban ngày lẫn ban đêm; hoặc có thể đặt ở cả hai vị trí

+ Nếu bạn không cần xuất ra màn hình thì bạn chỉ cần đặt ở vị trí dễ dàng tập trung dây tín hiệu; và dây cáo mạng để kết nối internet cho đầu ghi hình.

Chọn vị trí lắp đặt camera IP

+ Chọn góc quan sát tốt nhất khu vực cần quan sát

+ Tránh các góc bị ngược sáng, ánh nắng trực tiếp, hoặc đèn chiều sáng phản lại

+ Đối với các camera trong nhà, chọn vị trí không bị khuất bởi các vật dụng, đồ đạc

+ Đối với camera lắp ngoài trời được thiết kế với tiêu chuẩn IP. Bạn nên chọn vị trí có mái chắn che mưa, nắng; nhằm đảm bảo độ bền tối đa của sản phẩm.

+ Chọn camera có khả năng quan sát phù hợp, vị trí lắp đặt cần thiết; tránh tình trạng dư thừa gây lãng phí công sức và tiền bạc .

Đi dây tín hiệu và nguồn cho camera

– Khi sử dụng hệ thống POE

+ Chỉ cần kéo mỗi camera IP một sợi dây cáp mạng

+ Tập trung các dây về một vị trí phù hợp và tiện dụng nhất

+ Có thể chia ra từng tầng, từng khu vực với nhiều SwitchPOE

+ Bấm đầu RJ45 cho dây cáp tín hiệu

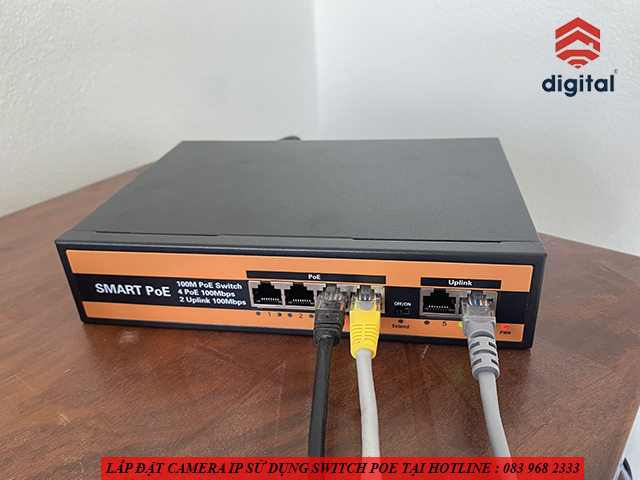

Switch POE giúp thi công hệ thống camera IP nhanh chóng

Switch POE giúp thi công hệ thống camera IP nhanh chóng

– Khi sử dụng Switch thường

+ Sử dụng các Switch mạng để kết nối camera IP với hệ thống mạng LAN

+ Đi kèm dây nguồn và dây tín hiệu từ nơi tập trung Switch mạng đến các camera IP

+ Nơi tập trung dây tín hiệu cũng có thể chia ra làm nhiều vị trí

+ Bấm các đầu RJ 45 cho các dây cáp tín hiệu

Hướng dẫn lắp camera IP sử dụng Switch thường

Hệ thống camera IP sử dụng Switch thường

Kết nối nguồn và cáp tín hiệu

– Nếu sử dụng Switch POE, ta chỉ cần cắm các đầu RJ45 vào Switch đúng port; đầu kia cắm vào bộ nối POE cho camera. Nó sẽ chia ra hai nhánh 1 nhánh cấp vào nguồn, 1 nhánh cấp tín hiệu.

– Nếu sử dụng nguồn rời

+ Có thể cấp nguồn tới từng vị trí của camera và dùng nguồn rời đấu trực tiếp tại vị trí lắp đặt camera. Dùng hộp kỹ thật để bảo vệ nguồn và tín hiêu

+ Hoặc cũng có thể dùng nguồn tổng tại vị trí lắp đặt Switch mạng; hoặc cũng có thể dùng từng nguồn cắt ra rồi đấu vào nguồn dài.

+ Đấu nối kỹ càng, dùng băng keo quấn để đảm bảo độ chắc chắn, tránh ẩm ướt

+ Cấp nguồn điện cho đầu ghi, cho camera, kết nối camera vào các Switch LAN nội bộ.

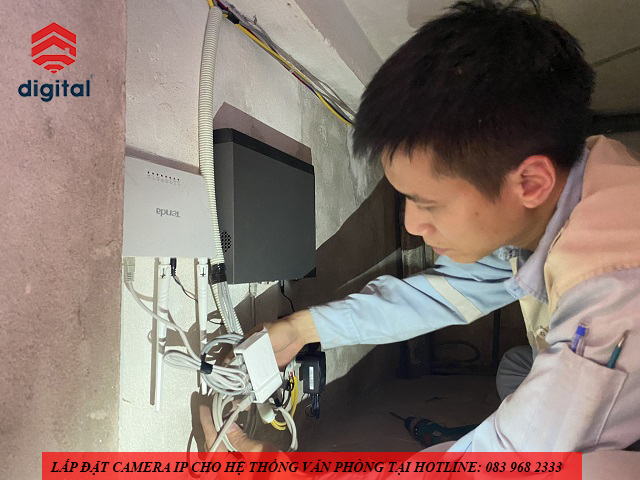

Hướng dẫn lắp đặt camera IP

Hướng dẫn lắp đặt camera IP

Công đoạn đấu dây lắp đặt mắt camera IP

Đặt IP tĩnh cho đầu ghi và add camera IP vào đầu ghi

+ Lắp đặt đầu ghi vào vị trí thích hợp, có thể treo tường, đặt trong tủ thiết bị, để trên bàn…

+ Đăng nhập trực tiếp vào đầu ghi đặt IP tĩnh

+ Đăng nhập bằng phần mềm chuyên dụng cho camera, hoặc thao tác trực tiếp trên màn hình tivi hoặc máy tính.

+ Thêm lần lượt các địa chỉ IP của các camera IP đã được đặt ở trên. Sau khi thêm đầy đủ, các camera IP đã có thể hoạt động được.

Cài đặt và cấu hình cho đầu ghi camera IP

Cài đặt các thông số cơ bản

+ Cài đặt ngày giờ, múi giờ đúng với giờ Việt Nam

+ Cài đặt chất lượng hình ảnh, độ phân giải, bit stream

+ Cài đặt user name và mật khẩu cho đầu ghi: Mặc định tài khoản đầu ghi có user là admin, mật khẩu. Bạn cần thay đổi mật khẩu ngay khi đăng nhập vào.

+ Cài đặt chế độ ghi hình, quản lý ổ cứng lưu trữ.

+ Có thể điều chỉnh màu sắc, độ tương phản sáng tối cho từng camera.

Cài đặt camera xem quan internet không cần tên miền

+ Sử dụng ID của đầu ghi, kết nối thông qua giao thức P2P.

+ Đăng nhập vào đầu ghi bằng tài khoản admin đã được đổi mật khẩu.

+ Chọn mục setting, tìm phần network.

+ Trong này sẽ có phần đặt địa chỉ IP tĩnh hoặc sử dụng DHCP để được cấp IP động. Các bạn nên chọn địa chỉ IP tĩnh và đặt sao cho cùng lớp mạng với mạng LAN nhà mình.

+ Tiếp theo tìm phần P2P. Kích hoạt tính năng P2P lên, ở đây sẽ hiện ra mã QR để sử dụng cài đặt cho phần mềm xem từ xa.

+ Cài đặt phần mềm chuyên dụng phù hợp với hãng camera mà các bạn lắp đặt. Chọn tính năng quét QR code vừa hiện ra ở trên.

+ Quét mã QR sẽ hiện thị ID của đầu ghi. Nhập username và mật khẩu của đầu ghi.

+ Xem trực tiếp trên điện thoại, máy tính.

Cài đặt tên miền cho camera IP

+ NAT port trên modem

+ Đăng ký tên miền mất phí ddns.net hoặc tên miền miễn phí của hãng camera.

+ Add tên miền vào đầu ghi và modem mạng.

+ Mở port trên modem của nhà mạng để tên miền có thể hoạt động

Mắt camera IP được lắp đặt hoàn tất

Mắt camera IP được lắp đặt hoàn tất

Với tính chất khá phức tạp việc lắp đặt camera IP thực sự cần đến khá nhiều kiến thức chuyên môn mà có thể bạn chưa biết tới. Vậy nên để đảm bảo có được một hệ thống camera IP giám sát chất lượng. Bạn nên nhờ tới sự trợ giúp của đội ngũ lắp đặt camera chuyên nghiệp.

Với trên 12 năm kinh nghiệm trong lĩnh vực lắp đặt hệ thống camera giám sát. Ứng Dụng Công Nghệ Kỹ Thuật Số tự tin là đơn vị lắp đặt hàng đầu tại khu vực Hà Nội, và các tỉnh thành lân cân về dịch vụ lắp đặt camera. Ngoài ra thì bạn cũng có thể tham khảo hướng dẫn lắp đặt camera IP, analog, wifi chi tiết tại:
